XDH10TT-AM
Description
Key Features
- 三重信号探测逻辑
- 防摇摆分析
- 三重防遮挡技术
- 数字温度补偿
- 3种微波频段
- 内置步行测试响铃
- 防风雨密封光学
- 高耐度紫外线过滤
- 10m广角覆盖
- 可选高耐度墙装支架
Hover over images to zoom
Product Features

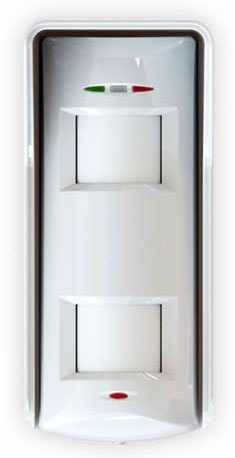

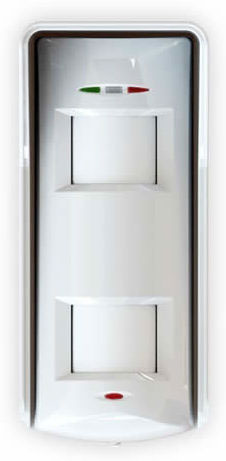

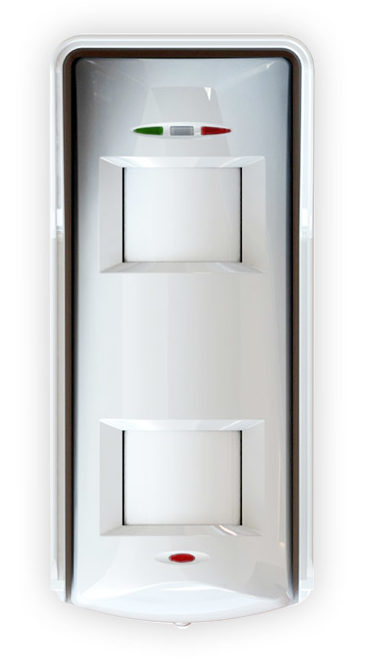

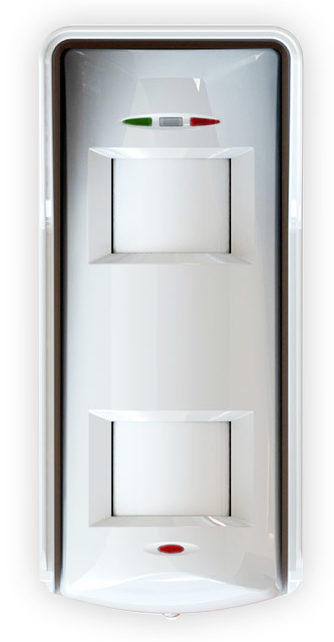

高安全，高处安装室外探测器
XDH10TTAM是一款高防护的室外探测器，结合了三重信号探测逻辑和三重防遮挡等专利技术，可以提高在极端户外环境条件下的性能。
10m广角覆盖
两个镜头均具10m广角覆盖 – 非常适合恶劣的环境。
三重探测范围
XD系列以两个被动红外传感器和一个微波传感器的三重探测技术组合而成。取决于安装在被动传感器上的镜头，三重探测范围可在10m到13m之间，以获得室外环境下最佳性能。
2.4m安装模式（lens5, 具10米范围）：该模式下，探测器安装在2.4米的高度，提供广角覆盖和防宠物10kg以下。lens 5是探测器默认出厂配置。
三重信号探测逻辑
探测器通过对微波传感器和两个独立的数字被动红外传感器激活顺序进行先进分析来探测入侵者。三个传感器必须在特定时间内同时激活，才能产生报警。利用三重信号探测逻辑增强探测器对环境干扰的免疫力。
防摇摆分析
探测器具有的先进过滤器可防止在大风环境中和有植物的摆动时触发误报。
三重防遮挡技术
Pyronix专利的防遮挡技术为被动红外和微波传感器提供防遮挡保护。探测器前会有一个可调整的0至1米的保护罩，当保护罩被‘进入’，并且任一探测传感器被纸张，喷雾剂，油漆，胶带，纸板箱等物质遮盖时，XD探测器会进入防遮挡状态，触发专用的防遮挡继电器。
数字温度补偿
当产品在炎热的环境中使用时，该技术可以数字调节探测器的灵敏度，即使背景室温几乎等于外部体温32ºC（体内温度=37ºC）时，探测器的灵敏度也能保持一定水平。
高耐度紫外线过滤
紫外线常存在环境中，在高海拔和海面上尤其强烈。暴露在高辐射下会降低探测器性能，甚至会破坏被动红外镜头。为了解决这个问题，XD镜头按照最高标准制造，具高耐度紫外线过滤功能。
微波频段
XD探测器提供三个不同频段，每个频段用不同颜色标签表示。当近距离安装多个探测器的情况下，此功能可避免频段串扰。
内置步行测试响铃
为了使安装商能够在安装过程中进行简单快速的步行测试，并当探测区域有人时提供声音指示，XD配有内置蜂鸣器。在安装测试时以产生蜂鸣声提示报警。 （如果不需要，也可以禁用蜂鸣器）
防风雨密封光学
镜头夹能牢固固定镜头，并在镜头和被动红外传感器间创造一个稳定环境室。镜头上的橡胶圈和被动红外传感器上的泡沫垫圈可密封探测器，应对任何天气环境和湿度干扰。另外，被动红外传感器的密封空间能保护被动红外传感器防止可能的昆虫侵扰和内部气流干扰。

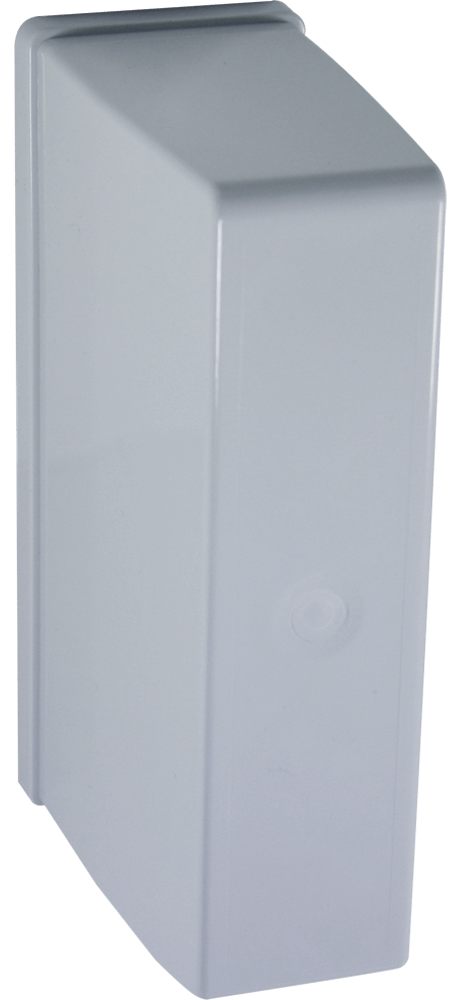

可选高耐度支架
可选的高耐度防拆支架带有电缆预留孔，通过把电缆隐藏在支架内增强安全性，且方便安装。支架能左右45度移动，当两个探测器相邻安装时可提供90度覆盖。如果由于任何原因电缆不能隐藏在支架内，亦可安装管道来保护电缆。
探测器技术参数
自动灵敏度调节 |
是 |
数字温度补偿 |
是 |
板载双线尾电阻 |
是 |
防拆保护 |
前盖和后盖 |
内置步行模式响铃 |
是 |
独立LED状态提示灯 |
微波、红外、报警 |
3种微波频段避免串扰 |
是 |
数字动态阀值调节技术 |
是 |
防摇摆分析 |
是 |
可调节灵敏度 |
高或低 |
探测器技术参数
最大覆盖范围 |
10m (幕帘镜头为13m) |
广角覆盖 |
是 |
幕帘覆蓋 |
可选 |
防宠物技术 |
10kg 以下 |
三鉴技术 |
2个被动红外和1个微波 |
探测速度 |
0.25 - 2.5m/s |
覆盖角度 |
90° (幕帘镜头为142°) |
探测区域 |
78 (幕帘镜头为24个) |
探测扇区 |
5 (幕帘镜头为1个) |
可调整防遮挡 (防喷雾) 技术 |
是 |
防护 |
紫外线过滤器 |

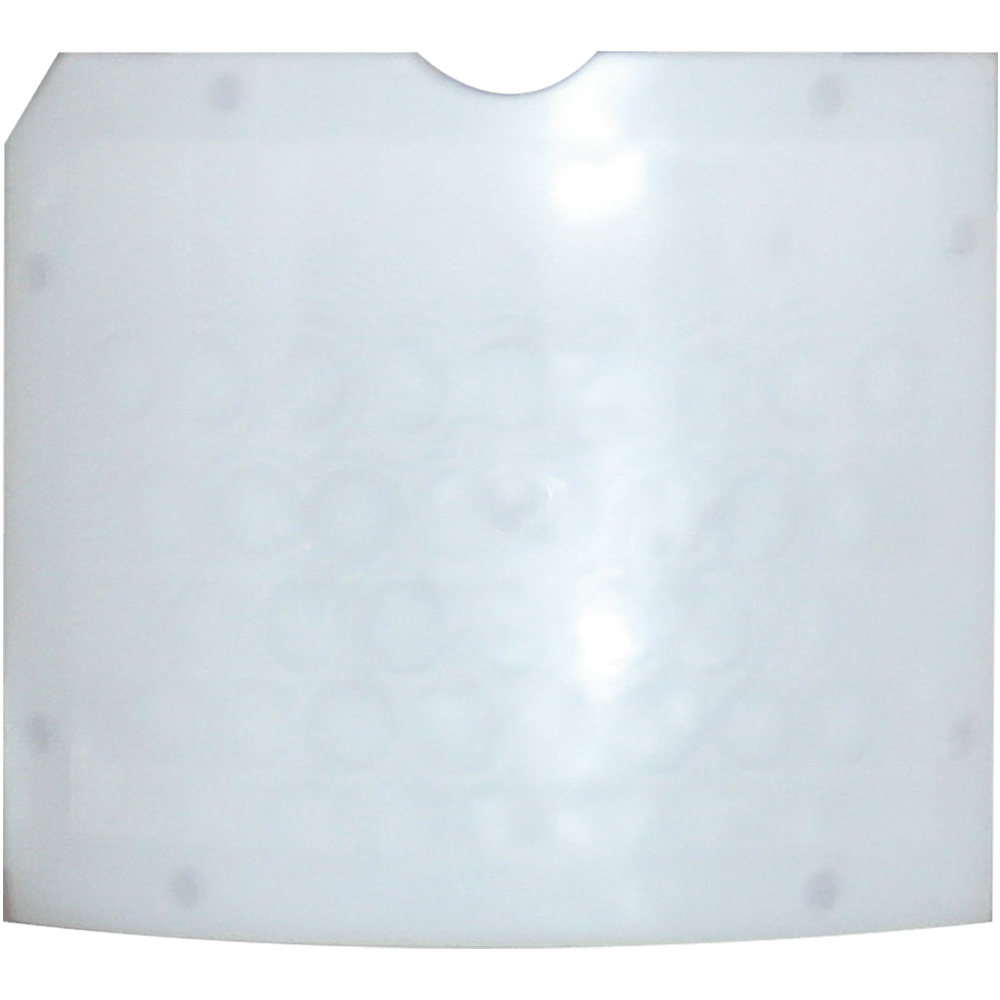

镜头 |
2个lens 5广角覆盖镜头 (UV补偿) |
光学 |
密封光学 |
探测方式 |
2个低噪声双元件被动红外传感器和1个微波多普勒单元 |
安装
墙面安装 |
是 - 分别有固定安装支架和墙装支架 |
最佳安装高度 |
2.4m |
认证最佳安装高度 |
2.4m |
环境和工作参数
储存温度 |
-40℃至+80℃ |
标称工作温度 |
-30℃至+70℃ |
物理尺寸 （高×宽×深） |
188mm x 84mm x 77mm |
重量 |
300g |
电气和电池参数
工作电压 |
一般为9-16V DC 13.8V DC |
静态电流耗电 |
24mA @ 13.8VDC |
继电器输出 |
3个 SELV为限, 60VDC 50mA (最高42.4VAC) |
防拆开关 |
前后各有12VDC 50mA |
证书和保修
环境等级 |
IV |
认证类型 |
自我认证 |
电气认证 |
CE |
保修期 |
5年 |
(English) EN Certificate |
(English) PD6662:2017 |
产品代码和选项
(English) XDH10TTAM - 9.9GHz
FPXD10TTAM1
(English) XDH10TTAM - 10.587GHz
FPXD10TTAM3
