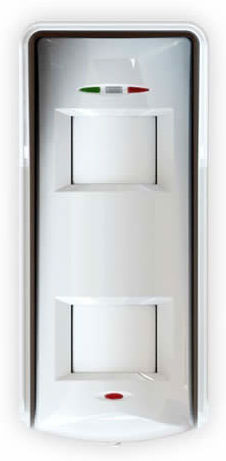

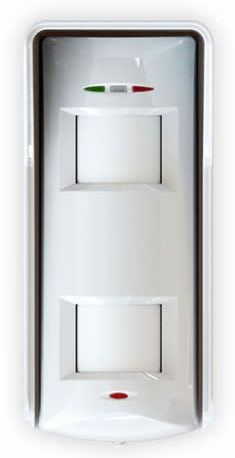

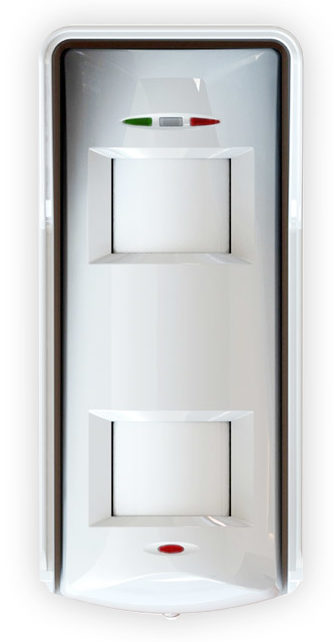

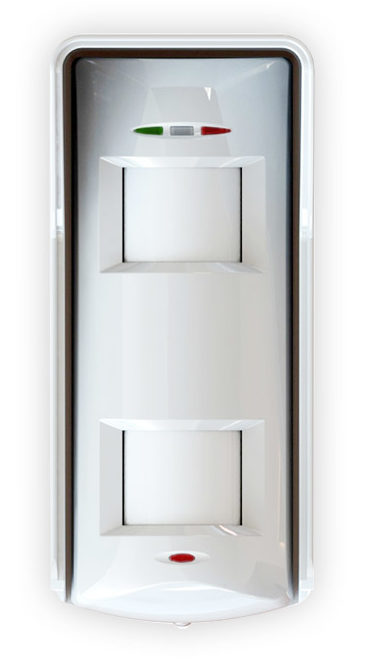

XDH10TT-AM

Description

Key Features
  • Lógica de detección de señal triple
  • Análisis de estabilización
  • Tecnología de triple antienmascaramiento
  • Compensación de temperatura digital
  • 3 bandas de frecuencias microondas
  • Timbre de prueba de recorrido incorporado
  • Óptica sellada impermeable
  • Filtro ultravioleta de gran resistencia
  • Cobertura volumétrica de 10 m
  • Soporte de pared de gran resistencia opcional

Product Features

Detección exterior de alto montaje y alta seguridad

El XDH10TTAM es un detector de alta seguridad, que combina tecnologías patentadas y consolidadas tales como el procesamiento de detección de triple señal digital y la tecnología de triple antienmascaramiento.

Cobertura volumétrica de 10 m

Cobertura volumétrica de 10 m en ambas lentes, ideal para ambientes hostiles.

Rango de detección triple

El alcance del XD está determinado por el alcance combinado de las tres tecnologías de detección que utiliza: dos sensores PIR y un detector microondas. Para un mejor rendimiento en condiciones exteriores el rango de detección triple varía entre entre los 10 y 13 metros, dependiendo de qué lente lleven los detectores PIR.

Instalación a 2.4 m (Lente 5, 10 m de alcance): En este modo el detector está instalado a una altura de 2.4 m y proporciona cobertura volumétrica de la zona e inmunidad ante animales de hasta 10 kg. Esta es la configuración de fábrica por defecto en detectores de lente 5.

Análisis de estabilización

Un avanzado filtro diseñado para proteger contra activaciones de falsa alarma en entornos con condiciones ventosas y movimientos de vegetación.

Lógica de detección de señal triple

La detección de presencia humana se basa en el análisis avanzado de la secuencia de activación del sensor de movimiento microondas y los dos sensores PIR digitales. Es necesario que los tres sensores se activen a la vez en una franja de tiempo determinada para hacer saltar la alarma. La lógica de detección de triple señal mejora la inmunidad del detector ante perturbaciones temporales.

Compensación de temperatura digital

El detector XD se ajusta de forma digital para mantener el alcance de detección en entornos cálidos y húmedos donde la temperatura ambiente sea similar a la temperatura corporal (equivalente a 37 °C).

Tecnología de triple antienmascaramiento

La tecnología antienmascaramiento patentada por Pyronix proporciona protección de ocultación tanto para detectores PIR como microondas. Se crea una burbuja protectora antienmascaramiento frente al detector que puede regularse de 0 a 1 m. Si la burbuja protectora es rebasada y alguno de los detectores es ocultado con papel, espray, celofán, laca, cartón, etc., el XD pasará a estado de antienmascaramiento activando un relé de antienmascaramiento dedicado.

Filtro ultravioleta de gran resistencia

La luz ultravioleta está siempre presente en nuestro ambiente y es particularmente fuerte a gran altura y junto al mar. La exposición a tan alta radiación reduce el rendimiento y puede llegar a cegar por completo las lentes PIR. Para hacer frente a esto, las lentes están revestidas con un filtro ultravioleta de gran resistencia y fabricadas conforme al más alto estándar.

Bandas de frecuencias microondas

El XD está equipado con tres bandas de frecuencias diferentes. Cada una indicada con un color distinto. Esta función permite la instalación de varios sensores en estrecha cercanía sin peligro de que haya interferencias entre frecuencias.

Óptica sellada impermeable

La unión de la lente está diseñada para fijar perfectamente la lente en su lugar y crear una cámara estable en torno a ella y al sensor PIR. Una junta de goma en la lente y otra de espuma en el sensor PIR ofrecen un mejor sellado contra todo tipo de condiciones ambientales y de humedad. Además, la cámara sellada del sensor PIR protege a los sensores PIR de posibles plagas de insectos y corrientes de aire internas.

Timbre de prueba de recorrido incorporado

El XD tiene un timbre integrado que permite al técnico realizar una prueba de recorrido fácil y rápida durante la instalación, aparte del aviso sonoro que indica la detección de presencias en la zona. Genera un zumbido que indica que una alarma ha sido activada durante la instalación (puede ser deshabilitado).

Soporte de pared de gran resistencia opcional

El soporte antimanipulación opcional de pared incluye una separación para cables que facilita la instalación y ofrece mayor seguridad al quedar los cables ocultos en el soporte. Puede moverse 45 grados hacia izquierda y derecha permitiendo una cobertura total de hasta 90 grados si se cuenta con dos conectores instalados uno al lado del otro. Si por algún motivo no se pueden esconder los cables en el soporte, puede instalarse también un conducto para protegerlos.

(English) Detectors technical characteristics

Sensibilidad automática

Compensación de temperatura digital

Resistencia DEOL incorporada

Protección antimanipulación

Parte delantera y trasera

Timbre de prueba de recorrido integrado

Indicación led separada

Parte delantera y trasera

3 frecuencias microondas para evitar interferencias

Tecnología de umbral variable independiente (IFT) digital

Análisis de estabilización

Sensibilidad regulable

Automática o alta

(English) Detectors technical characteristics

Alcance máximo

10 m (13 m con lente de cortina)

Cobertura volumétrica

Cobertura de cortina

Opcional

Inmunidad de animales

10 kg

Tecnología triple

10 kg 2 infrarrojos y 1 microondas

Velocidad de detección

0,25 - 2,5m/s

Ángulo de cobertura

90 grados (142 grados con lente de cortina)

Zonas de detección

78 (24 con lente de cortina)

Planos de detección

5 (1 con lente de cortina)

Antienmascaramiento regulable (antiespray)

Protección

Filtro de luz ultravioleta

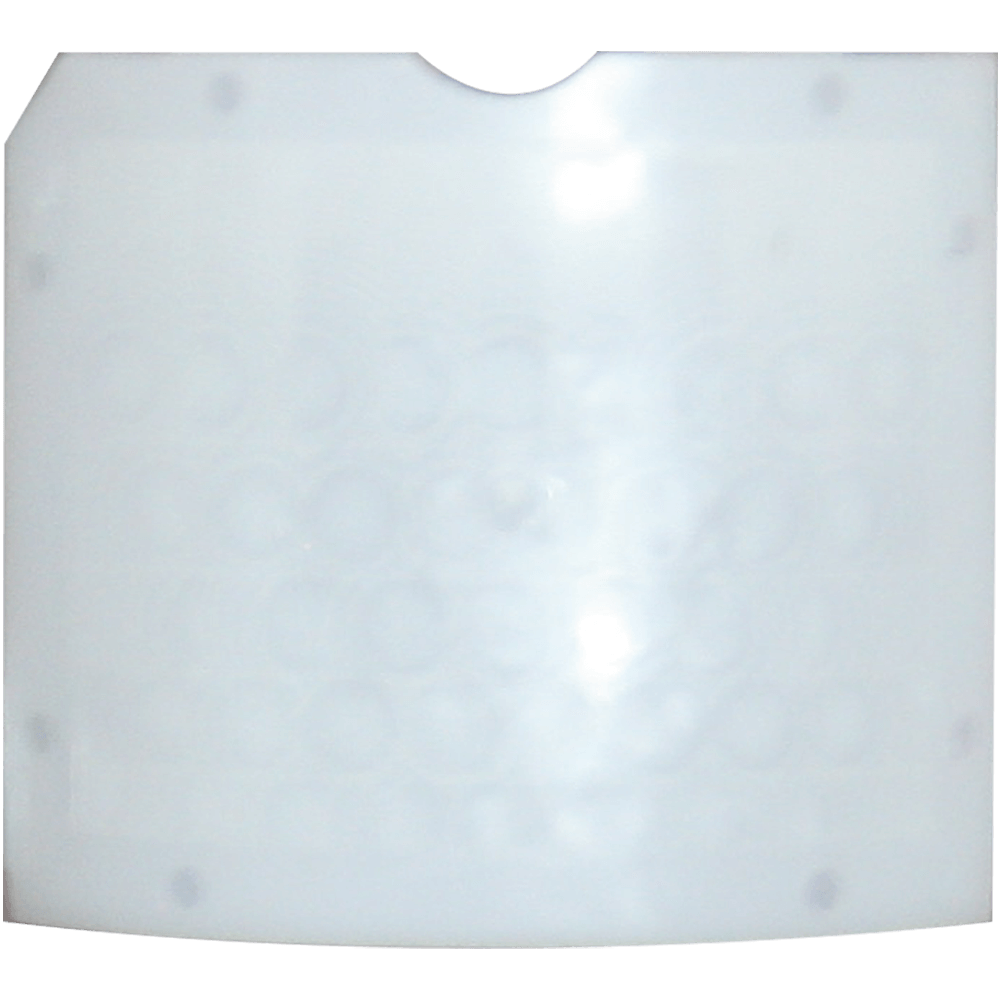

Lente

2 lentes 5 volumétricas (compensación UV)

Óptica

Óptica sellada

Método de detección

2 sensores infrarrojos pasivos de doble elemento y bajo ruido y una unidad Doppler microondas

Tecnología antibloqueo

(English) Mounting

Montaje en pared

Sí, soporte de pared adicional disponible por separado

Altura óptima de cobertura

2,4m

Altura de montaje certificada

2,4m

(English) Environmental and operating features

Temperatura de almacenamiento

-40 °C a +80 °C

Temperatura de funcionamiento nominal

-30 °C a +70 °C

Dimensiones físicas (alto x ancho x profundidad)

188 x 84 x 77mm

Peso

300g

(English) Electrical & battery

Voltaje de funcionamiento

9-16 V CC, 13.8 V CC normalmente

Consumo de corriente estática

24 mA a 13,8 V CC

Salidas de relé

3个 límites SELV, 60 V CC 50 mA (42.4 V CA máx.)

Interruptor de seguridad

12 V CC 50 mA, frontal y trasero

(English) Certifications and warranty

Clase medioambiental

IV

Tipo de certificación

Autocertificado

Conformidad eléctrica

CE

Garantía

5 años

(English) EN Certificate

(English) PD6662:2017

Códigos de productos y opciones

(English) XDH10TTAM - 9.9GHz
FPXD10TTAM1
(English) XDH10TTAM - 10.587GHz
FPXD10TTAM3
