PCX-RIX8+PSU
Description
Key Features
- (English) RS485 Expander
- Extenseur à 8 entrées bipolaires ou double EDL + 3 entrées EDL
- 4 sorties de type transistorisé disponibles
- Alimentation électrique 2,5 A intégrée
- Conforme à la norme EN50131-1
Hover over images to zoom
Product Features
Augmentez le potentiel de vos systèmes
L’extenseur PCX-RIX8+PSU vous permet d’augmenter les potentialités de votre système de sécurité en lui ajoutant 8 entrées supplémentaires et il fonctionne avec son propre bloc d’alimentation intelligent. Quels que soient les besoins ou les exigences, ajoutez 8 dispositifs câblés aux centrales EURO pour adapter sans peine votre système de sécurité.

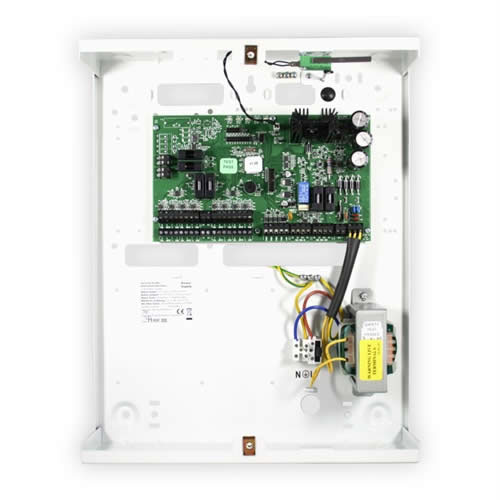

Boîtier métallique robuste
Le module est pourvu d’un boîtier métallique avec un contact antisabotage frontal et arrière pour une tranquillité d’esprit supplémentaire.
Options de câblage
L’extenseur PCX-RIX8+PSU accueille le câblage pour chacune des 8 entrées bipolaires ou double EDL (extrémité de ligne). Il est également compatible avec 3 entrées EDL.
Valeurs de résistance
Pour le câblage bipolaire, vous devrez configurer la centrale en mode 4K7/2K2 (résistance de 4,7 kΩ pour l’alarme et résistance de 2,2 kΩ pour le contact antisabotage).
Caractéristiques techniques des extenseurs d’entrée et de sortie
Boîtier métallique |
Oui |
Protection anti-sabotage |
Oui |
Répéteur RS485 intégré pour une prolongation de la portée du bus de données |
Oui |
Entrées et sorties
Entrées EDL câblées |
8 |
Entrées bipolaires câblées |
8 |
Nombre total d’entrées |
8 |
Nombre total d’entrées |
4 |
Caractéristiques environnementales et de fonctionnement
Température de fonctionnement certifiée |
-10 à +40 °C |
Température de fonctionnement nominale |
-10 à +40 °C |
Dimensions physiques (H x L x P) |
390 x 310 x 80 mm |
Poids |
1062g |
Caractéristiques électriques et batterie
Alimentation électrique intégrée |
2A |
Capacité de la batterie |
700 mA (8 à 17 Ah) |
Protection de l’alimentation par batterie |
Protection contre les inversions de polarité |
Protection contre une batterie épuisée |
Tension de coupure de batterie faible 10,5 V |
Chargeur de batterie interne |
800 mA en continu, 13,68 V nominaux (courant de retour limité) |
Durée de rechargement |
< 24 heures |
Alimentation secteur |
230 V CA (220 à 240 V) max, 250 mA |
Tension de fonctionnement |
11 à 15 V CC |
Limite de courant |
400mA |
Certifications et garantie
Indice de sécurité |
Classe 3 |
Classe environnementale |
II |
Certificat EN |
EN50131-3:2009 | EN50131-1:2006+A1:2009 | PD6662:2010 |
Type de certification |
PCX : IMQ EURO : Auto-certifié |
Numéro du certificat |
CA12.01431 |
Conformité électrique |
CE |
Garantie |
2 ans |
Codes produits et options
PCX-RIX8+PSU Input Expansion Module with PSU
FPPCX-RIX8+PSU
