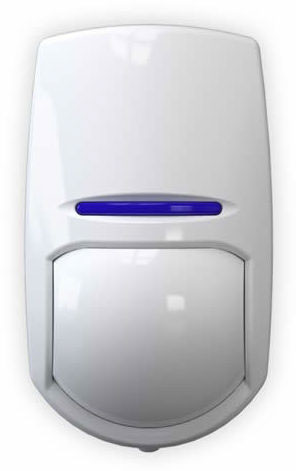

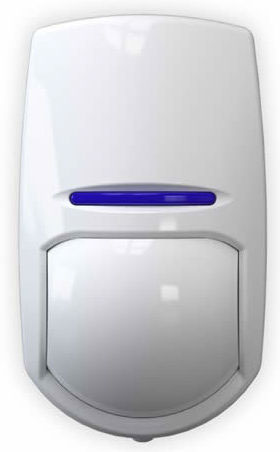

KX15DQ

Description

(English) The KX15DQ is a dual element pyro-electric sensor that ensures accurate and reliable detection while reducing false alarms. The KX15DQ automatically adjusts to environmental changes, making it suited for diverse environments and security needs.

Key Features
  • Zasięg detekcji wolumetrycznej 12 m
  • Dwuelementowy czujnik piroelektryczny
  • Rezystory parametryczne (EOL) do wyboru

Product Features

With Blue Wave Technology, and digital temperature compensation the KX15DQ will automatically recognise any environmental changes and adjust accordingly.

Zasięg detekcji wolumetrycznej 15 m

Zasięg detekcji wolumetrycznej 15 m. Optymalny detektor do ochrony pomieszczeń mieszkalnych oraz biurowych i podobnych lokalizacji.

Rezystory końcowe (EOL) do wyboru

W detektorach można instalować rezystory alarmowe 6K8, 5K6, 4K7 i 1K oraz rezystory układu zabezpieczenia przed sabotażem 5K6, 4K7, 2K2 i 1K, zapewniające zgodność z większością central dostępnych na rynku.

Technologia Blue Wave (BWT)

Ta technologia zapewnia większą odporność detektora na zakłócenia w zakresie podczerwieni w otoczeniu. Technologia BWT składa się z dwóch podstawowych elementów:

Nowy układ optyczny 3D umożliwia precyzyjne skupienie wiązki podczerwieni na czujniku piroelektrycznym. Technologia BWT umożliwia jednoznaczne identyfikowanie pozytywnych i negatywnych zmian sygnału.

Zaawansowane wewnętrzne oprogramowanie mikroprocesora przetwarza informacje przekazywane przez czujnik piroelektryczny. Zastosowane rozwiązania umożliwiają ograniczenie szumów w pasmie podczerwieni i zwiększenie odporności na zakłócenia.

Automatyczna regulacja czułości

Czułość czujnika jest automatycznie dostosowywana zależnie od warunków otoczenia.

Cyfrowa kompensacja temperatury

Gdy czujnik jest używany w wysokiej temperaturze otoczenia, ta technologia dostosowuje cyfrowo jego czułość, umożliwiając utrzymanie zasięgu nawet wówczas, gdy temperatura tła w pomieszczeniu jest zbliżona do zewnętrznej temperatury ciała 32°C (temperatura wewnętrzna 37°C).

Uchwyty zabezpieczone przed sabotażem

Uchwyty ścienne i sufitowe umożliwiają podłączenie dwóch kabli ośmiożyłowych (dostępny jest opcjonalny zestaw antysabotażowy).

Hermetyczny układ optyczny

Zabezpieczenie przed owadami, powietrzem przepływającym przed czujnikiem piroelektrycznym i światłem odbitym od elementów wewnątrz obudowy detektora.

Tworzywa sztuczne ABS

Polerowana powłoka (3 mm) ogranicza zakłócenia elektrostatyczne pasywnego czujnika podczerwieni.

Specyfikacje techniczne detektorów

Technologia Blue Wave

Tak

Automatyczna regulacja czułości

Tak

Automatyczna regulacja czułości

Automatycznie, Wysoka lub Niska

Cyfrowa kompensacja temperatury

Tak

Poczwórny układ optyczny

Tak

Wbudowany rezystor DEOL

Tak

Zabezpieczenie antysabotażowe

Panel przedni i tylny

Specyfikacje techniczne układów optycznych, soczewek i detekcji

Maksymalny zasięg

15m

Maksymalny zasięg

0,3–3,0 m/s

Kąt detekcji

85 stopni

Strefy detekcji

60

Płaszczyzny detekcji

7

Ochrona obszaru pod detektorem (strefa podejścia)

Tak

Filtr światła białego

6500 lx

Zabezpieczenia

Trójwymiarowa

Soczewka

Filtr ultrafioletu

Układ optyczny

Hermetyczny układ optyczny

Metoda detekcji

Poczwórne cyfrowe przetwarzanie sygnału

Mocowanie

Montaż na ścianie

Wspornik w zestawie

Montaż sufitowy

Wspornik w zestawie

Optymalna wysokość detekcji

1,8–2,4 m

Certyfikowana wysokość montażu

2,4m

Cechy środowiskowe i operacyjne

Temperatura przechowywania

Od –40°C do +80°C

Certyfikowana temperatura pracy

-10C do 40C

Nominalna temperatura pracy

Od –30°C do 70°C

Wymiary (W x S x G)

117 x 69 x 50mm

Masa

125g bez wspornika

Wyposażenie elektryczne i baterie

Napięcie robocze

9–16 V DC 13,8 V DC (wartość typowa)

Pobór prądu w stanie spoczynku

13 mA przy 12 V (min.), 16 mA przy 12 V (maks.)

Rezystancja styku

< 10 omów

Wyjścia przekaźników

50 mA 60 V DC, 42 V AC (wartość skuteczna)

Przełącznik zabezpieczenia antysabotażowego

12V 50mA

Certyfikaty i gwarancja

Stopień bezpieczeństwa

Stopień 2

Klasa środowiskowa

II

Certyfikat EN

EN50131-2-2:2008, EN50131-1, PD6662:2010

Typ certyfikatu

IMQ

Numer certyfikatu

CA12.1172

Zgodność elektryczna

CE

Gwarancja

5 lata

Kody i opcje produktów

KX15DQ
(English) FPKX15DQ
SAP: 361300084
KX15DQ - Configured (UK only)
(English) FPKX15DQC
SAP: 361301086
