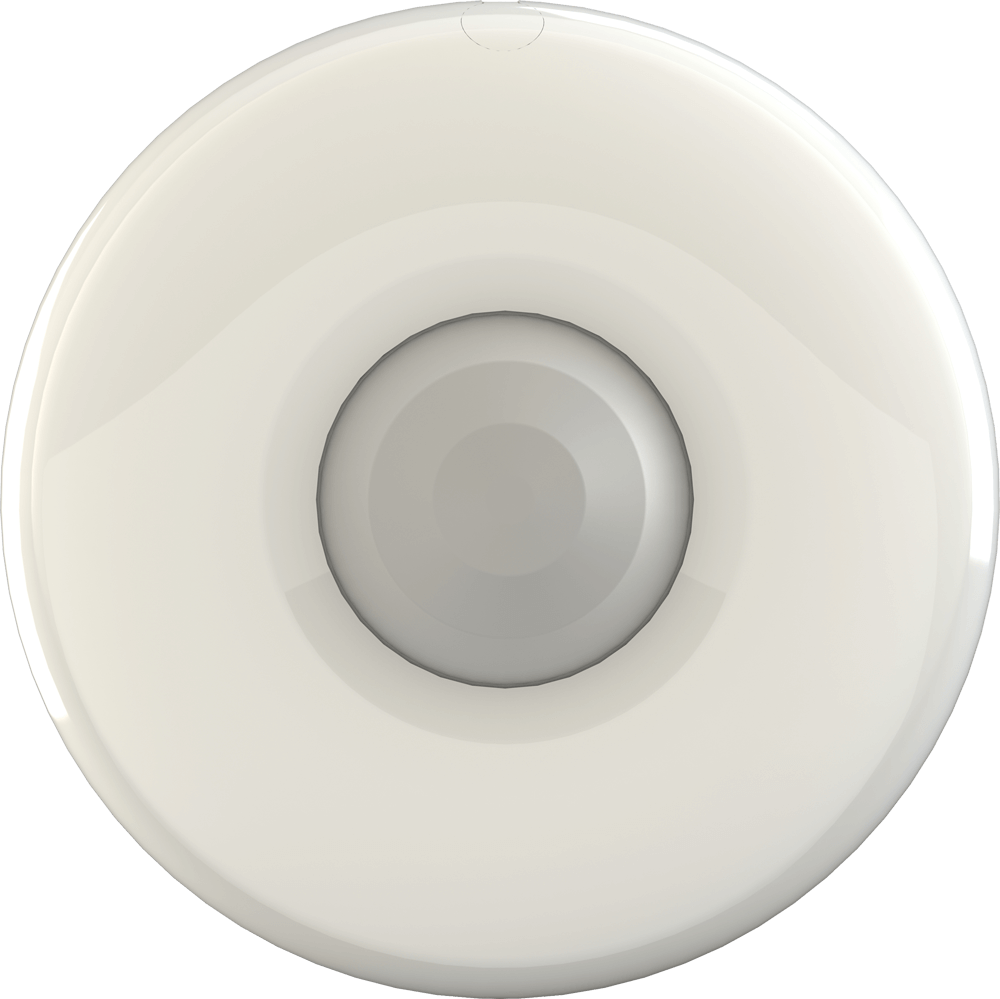

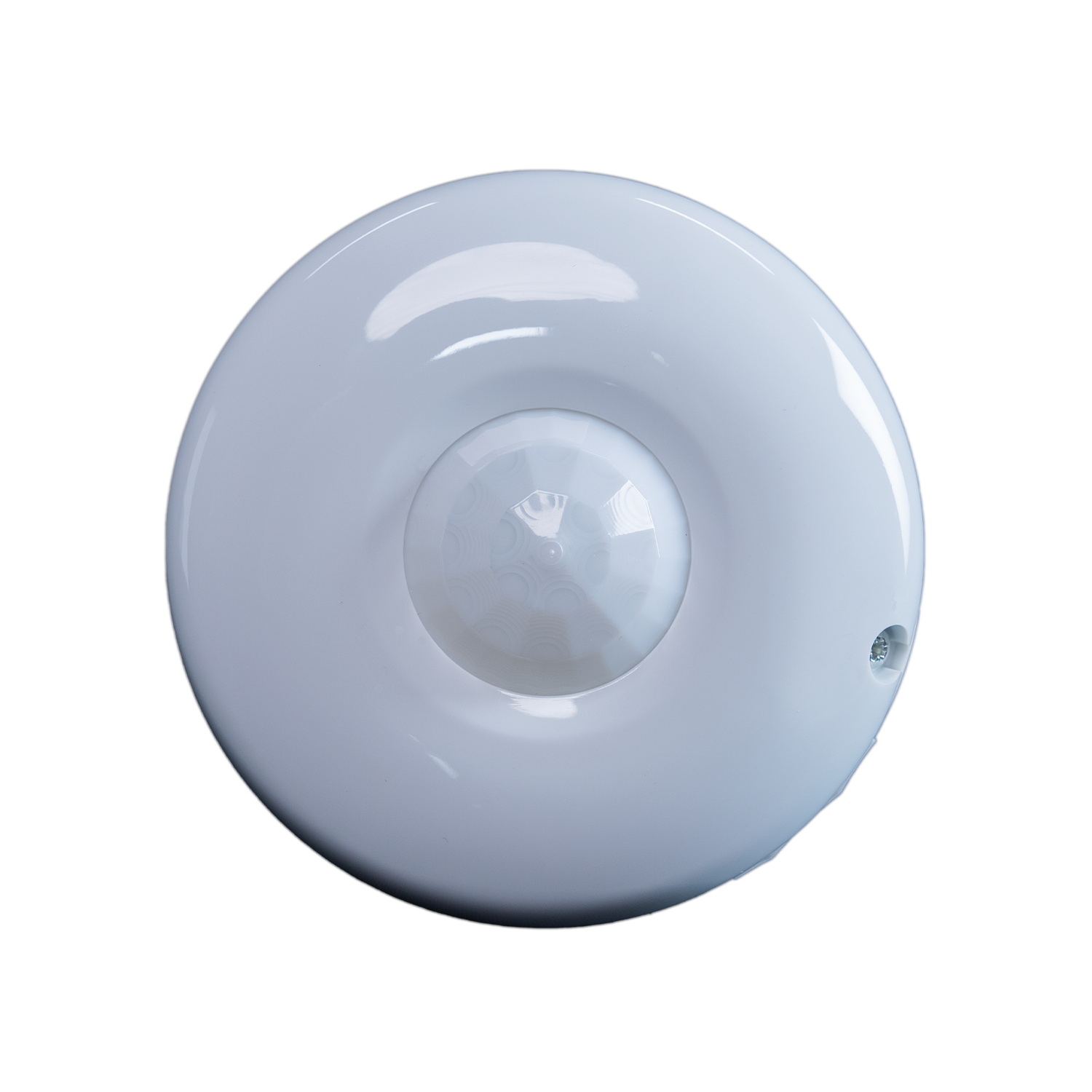

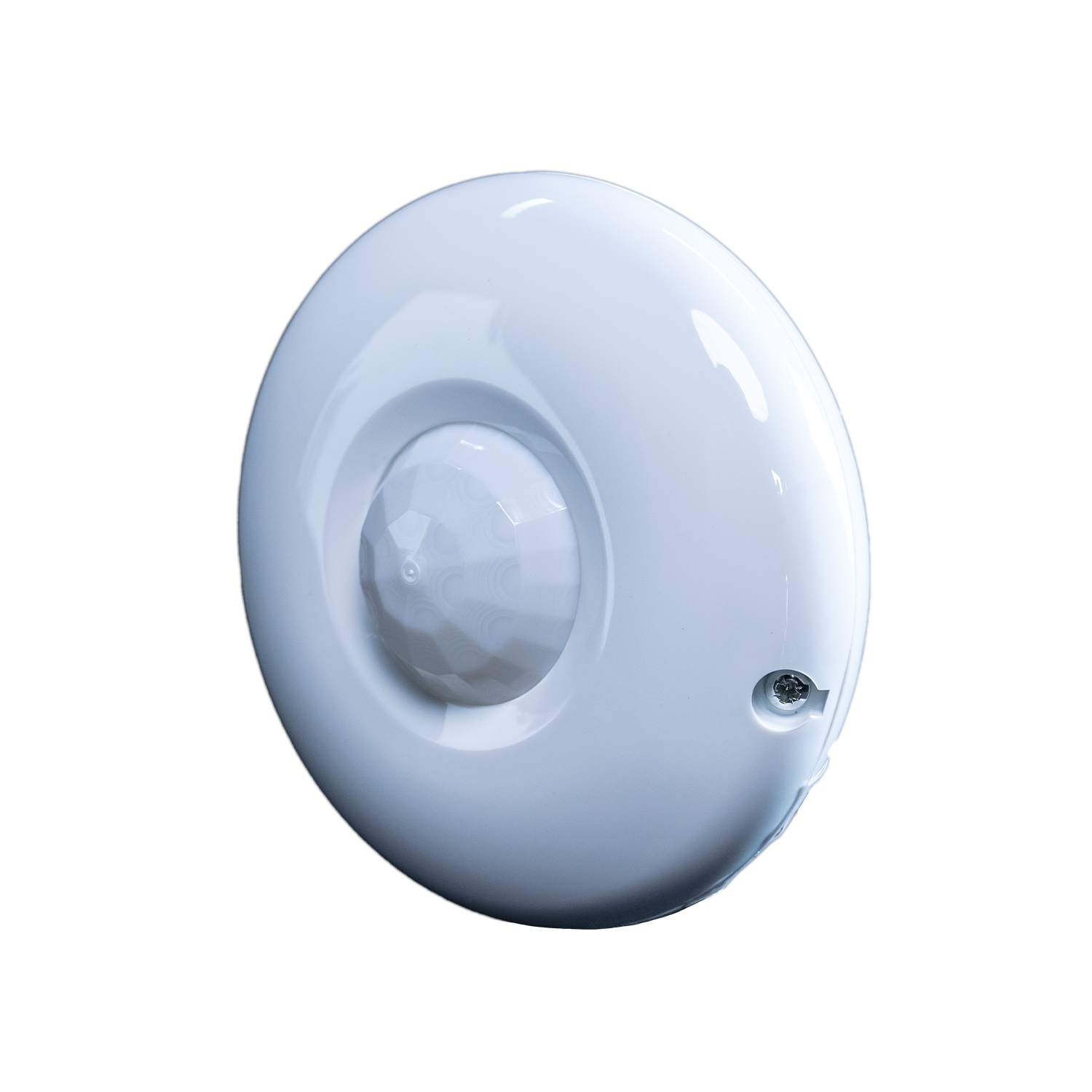

Octopus DQ

Description

(English) The Octopus DQ provides full, ceiling-mounted infrared detection for comprehensive grade 2 room surveillance. Get thorough coverage with a 360° detection range to effectively monitor an entire room or office space from any angle. The built-in PIR monitors room infrared levels, detecting intruders then triggering the panel to sound an alarm.

Key Features

Сектор обзора — 360 °
Новый пластиковый материал
Передняя и задняя защита от взлома

Features
Cертификация
Техническая спецификация
Codes & Options
Загрузки
Videos

Features

Product Features

Пространственное распознавание с покрытием 360°

Новое устройство Octopus DQ обеспечивает полное пространственное распознавание в любом помещении. Инфракрасный детектор потолочного монтажа способствует душевному спокойствию относительно полного контроля охранной системой над пространством. Благодаря сектору слежения в 360° устройство Octopus DQ легко и эффективно обнаруживает какие-либо действия с любого угла во всем помещении или офисном пространстве.

Цифровой четырехзонный пассивный ИК-датчик

Пассивный инфракрасный датчик устройства Octopus DQ непрерывно отслеживает уровни инфракрасного излучения в помещении и распознает любые изменения, вызванные присутствием нарушителя. Детектор отправляет сообщение на панель управления для активации сигнала тревоги.

Привлекательный дизайн и компактная конструкция

Привлекательный и компактный детектор Octopus DQ из нового пластикового материала. Став еще меньше и тоньше, стильный и компактный детектор Octopus DQ обеспечивает превосходный уровень защиты.

Технология Blue Wave

Технология с использованием усовершенствованной обработки сигнала и прецизионной оптики позволяет адаптировать устройство Octopus DQ к окружающим условиям для защиты от ложных сигналов тревоги и улучшения нечувствительности к помехам.

Цифровая компенсация температуры.
Цифровая регулировка детектора для поддержания определенного диапазона при схожести фоновой температуры с температурой человеческого тела.
Регулировка чувствительности
Чувствительность детекторов может регулироваться вручную под условия той среды, в которой они устанавливаются.
Технология независимых плавающих порогов для адаптации к внешним условиям (IFT)
Устранение внешних электрических помех путем сохранения пороговых значений срабатывания сигнализации в рамках заданных параметров.

Расширенные возможности установки

Octopus DQ является стильным устройством, обеспечивающим высокий уровень защиты с максимальным удобством установки:

Установка одним винтом
Для установки детектора на основании требуется всего лишь один винт, что делает установку как никогда прежде удобной и быстрой.
Установка печатной платы на щелчок
Больше не нужно привинчивать печатную плату — достаточно просто вставить ее до щелчка.
Подсчет импульсов (1, 2 и 3)
Количество раз, которое устройство Octopus должно обнаружить нарушителя в заданный период времени, регулируется требуемым значением чувствительности.
Возможность выбора концевых резисторов
Детектор оснащен тревожными резисторами с доступными значениями 6K8, 5K6, 4K7 и 1K, а также значениями защиты от взлома 5K6, 4K7, 2K2 и 1K для большинства распространенных моделей панелей управления.
Светодиод полной диагностики
Установщик имеет возможность быстро выполнить полную диагностику в ходе процесса установки — светодиод указывает на присутствие нарушителя.
Регулируемая высота установки
Возможность установки на различных высотах в зависимости от требований: 4 м для оптимального диапазона 12 м с сектором обзора 360 °.

Технология потолочного монтажа

Потолочный монтаж обеспечивает идеальное покрытие труднодоступных участков без создания препятствий со стороны мебели или офисных перегородок.

Удобство обновления

Новое устройство Octopus DQ устанавливается с помощью тех же креплений, что и предыдущая версия Octopus EP. Это означает, что существующие детекторы Octopus могут быть быстро и удобно заменены на совершенно новые.

Передняя и задняя защита от взлома

Так обеспечивается максимальный уровень защиты от случайного или преднамеренного взлома системы и гарантируется защищенность всей системы.

Cертификация

PYR033 CE Declaration of Conformity - Octopus DQ

Техническая спецификация

(English) Detectors technical characteristics

Пространственный сектор обзора: 360°, 156 зон, 3 плоскости	Да
Пассивный инфракрасный датчик потолочного монтажа	Да
Пироэлектрический датчик из четырех взаимосвязанных элементов	Да
Технология независимых плавающих порогов для адаптации к внешним условиям (IFT)	Да
Регулировка чувствительности	Да
Автоматическая компенсация температуры	Да

(English) Detectors technical characteristics

Максимальный диапазон	12 м
Отклик на сигнал тревоги	2,5 сек.
Скорость обнаружения	0,3 – 3 м/с
Геометрическая конфигурация линзы	3D

Монтаж

Оптимальная высота установки

2,4–4 м

Электропитание и батарея

Источник питания	9–16 В пост. тока (номин. — 12 В пост. тока)
Тип реле	Полупроводниковое
Реле выходных контактов	60 В пост. тока, макс. 50 мА
Устойчивость к прерыванию питания при незатухающих колебаниях волн (CW), модулированных колебаниях (AM) и пульсациях (PM) 80–2700 МГц	10V/m

Сертификация и гарантия

Уровень безопасности	Класс 2
Категория размещения	II
Электрическое соответствие	CE
Гарантия	5 года
(English) EN Certificate	(English) PD6662:2017
