XDL12TT-AM

Description

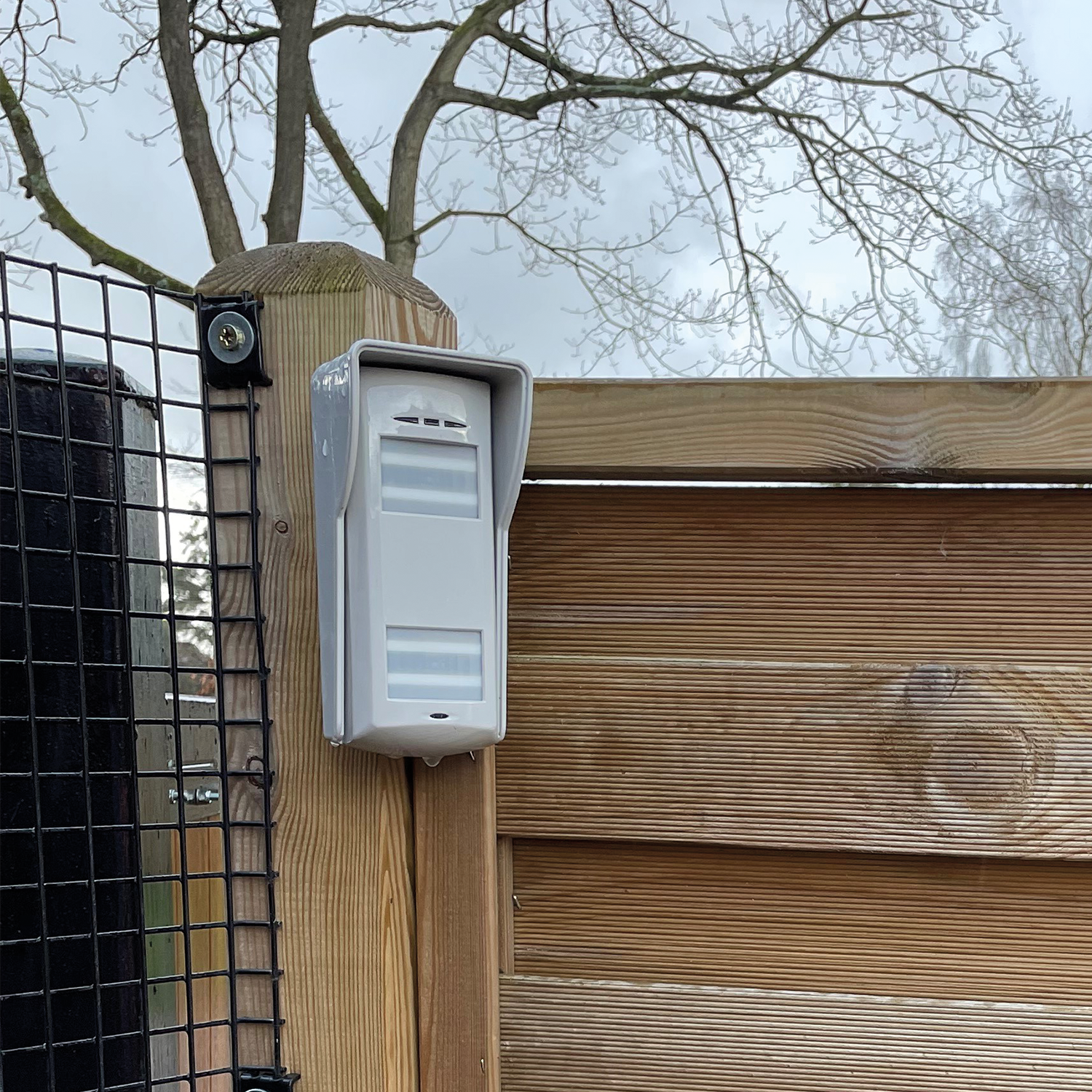

(English) A pet-tolerant, low-mount external detector with Grade 3 and 4 technologies. This a steadfast detector is quick and easy to install, incorporating two PIR sensors and a microwave sensor in a single housing. The Tri-Technology (TT) system uses Tri-Signal Detection Logic, triggering an alarm only when all three sensors activate in rapid succession.

Key Features
  • Распознавание тройным сигналом
  • Бифокальная система с функцией нечувствительности к домашним животным
  • Антимаскировочная технология

Product Features

Нечувствительный к домашним животным уличный детектор с технологиями класса 3 и 4, устанавливаемый в низких точках

Тройная технология, включающая два пассивных инфракрасных и один микроволновый датчик, использует логику распознавания тремя сигналами для обнаружения присутствия нарушителя. Для создания сигнала тревоги все три датчика должны сработать последовательно и быстро.

Обеспечение безопасности с помощью системы бифокальной системы с функцией нечувствительности к домашним животным

Два пассивных инфракрасных датчика устройства XDL12TT-AM имеют выделенные пространственные секторы обзора. Верхний пассивный инфракрасный датчик направлен вперед и вверх, а нижний — вперед и вниз. Секторы обзора датчиков не пересекаются в горизонтальной плоскости между ними. Установка пассивных инфракрасных датчиков с непересекающимися секторами обзора с использованием логики распознавания тремя сигналами обеспечивает последовательное распознавание высокого уровня защиты и увеличивает нечувствительность устройства к домашним животным.

Высокий уровень работоспособности вне помещения с функцией анализа уровня колебаний

Усовершенствованный фильтр устройства XDL12TT-AM позволяет отличать движения деревьев и растений от действий нарушителя. Этот фильтр предназначен для поддержания оптимального уровня работоспособности и защиты от ложных сигналов тревоги в условиях ветра и колебаний растительности.

Безопасная постановка на охрану и борьба с преступниками с помощью технологии защиты от помех

  • Антимаскировка
    Запатентованная технология класса 3 обеспечивает улучшенную защиту от любых попыток нарушения работы какой-либо из технологий с помощью определенных материалов, таких как картон, липкая лента, спрей, краска или алюминиевая фольга.
  • Функция антиблокировки
    Технология класса 4 предотвращает постановку системы на охрану, если в секторе обзора возникает какое-либо препятствие для работы датчиков внутри детектора. Препятствие необходимо устранить, иначе система не встанет на охрану.

Защита от всевозможных погодных условий уровня IP55

Погодозащищенное устройство XDL12TT-AM с уровнем защиты IP55 надежно работает в любых погодных условиях благодаря всенаправленной защите от пыли, сильного дождя, снега или струй воды. Именно в этих целях резиновое уплотнение линзы и прокладка из пеноматериала для инфракрасного датчика обеспечивают дополнительную защиту детектора от всевозможного воздействия внешних условий и влажности.

Ключевая функция защиты устройства XD от внешнего воздействия — его нечувствительность к ультрафиолетовому излучению. Линзы и их корпусы производятся из материалов высокого качества и покрываются усовершенствованным ультрафиолетовым фильтром для предотвращения нарушений работы устройства XD.

Максимально удобная конструкция для простоты установки

  • Звуковой сигнал полной диагностики
  • Регулируемый диапазон пассивного инфракрасного / микроволнового датчика
  • Светодиодная индикация состояния
  • Просверленные кабельные вводы
  • Дополнительные концевые резисторы

(English) Detectors technical characteristics

Технология Blue Wave

Да

Технология Digi-logic

Логика распознавания тройным сигналом

Автоматическая чувствительность

Да

Настройки чувствительности

(English) Auto or high

Цифровая компенсация температуры.

Да

Пироэлектрический датчик с двойным элементом

Да

Встроенный концевой резистор

Защита от взлома, сигнал тревоги, защита от маскировки

Защита от имитации сигнала

12 В пост. тока 50 мА спереди и сзади

Встроенный звуковой сигнал полной диагностики

Да

Отдельный светодиодный индикатор

Верх: Микроволновый датчик, пассивный инфракрасный датчик 1, сигнал тревоги | Низ: Пассивный инфракрасный датчик 2

Технология независимых плавающих порогов для адаптации к внешним условиям (IFT)

Да

Стандартная компенсация температуры

Да

Диапазон частот

9,9 ГГц

Анализ уровня колебаний

Да

Защита от влаги

Да

Корпус

Поликарбонат 3 мм, полиэтилен 0,4 мм высокой плотности в зоне линзы

(English) Detectors technical characteristics

Максимальный диапазон

12 м

Пространственный сектор обзора

Сектор обзора — 85°

Контроль штор

Сектор обзора — 17°

Макс. масса домашнего животного

До 35 кг | 1–1,5 м (высота установки детектора)

Тройная технология

Да

Скорость обнаружения

0,25 – 2,5 м/с

Зоны обнаружения

22 (11 верхних, 11 нижних)

Плоскости обнаружения

2

Регулируемая антимаскировка (защита от брызг)

Антимаскировка для всех 3 технологий на расстоянии от 0 до 1 м

Фильтр белого света

Да

Защита

Тройная антимаскировочная технология | Уровень защиты IP55

Линза

Компенсация ультрафиолетового излучения

Оптика

Бифокальная герметичная оптическая система

Метод обнаружения

Логика распознавания тройным сигналом

Антиблокировочная технология

Да

Датчик

Цифровой пассивный инфракрасный датчик с двойным элементом

Монтаж

Настенный

Опциональные кронштейны: | XD-FIXEDBRACKET | XD-WALLBRACKET | XD-45D-ADAPTER

Оптимальная высота покрытия

1,2 м

Климатические и рабочие характеристики

Температура хранения

от -40 °C до +80 °C

Гарантированная рабочая температура

от -25 °C до 60 °C

Физические размеры (В x Ш x Г)

188 x 77 x 84 мм (7,4" x 3" x 3,4")

Масса

300 г

Электропитание и батарея

Рабочее напряжение

9–16 В пост. тока, станд. — 13,8 В пост. тока

Ток питания

~24 мА при 13,8 В пост. тока

Релейные выходы

3 предела безопасного сверхнизкого напряжения; 60 В пост. тока, 50 мА (пиковое значение — 42,4 В перем. тока)

Датчик взлома

12 В пост. тока 50 мА спереди и сзади

Сертификация и гарантия

Категория размещения

IV

(English) Security Grade

(English) 2

Тип сертификации

Самостоятельная сертификация

Электрическое соответствие

CE

Гарантия

5 лет (кроме линзы)

(English) EN Certificate

(English) PD6662:2017

Коды продуктов и опции

(English) XDL12TT-AM 9.9GHz
(English) XDL12TTAM1
SAP: 361300882
(English) XDL12TT-AM 10.525GHz
(English) XDL12TTAM2
SAP: 361301599
(English) XDL12TT-AM 10.587GHz
(English) XDL12TTAM3
SAP: 361301600
